送気、潜降及び浮上
潜水士 令和7年 7月～12月実施分 送気、潜降及び浮上 問11
問題・正答・学習用解説
問題

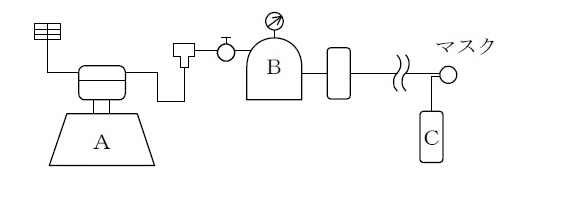

全面マスク式潜水の送気系統を示した下の図において、ＡからＣの設備の名称の組合せとして、正しいものは(１)～(５)のうちどれか。
| A | B | C | |
|---|---|---|---|
| 1 | ストレーナ | 圧力調整装置 | 空気清浄装置 |
| 2 | ストレーナ | 圧力調整装置 | 予備ボンベ |
| 3 | コンプレッサー | 圧力調整装置 | 空気清浄装置 |
| 4 | コンプレッサー | 調節用空気槽 | 空気清浄装置 |
| 5 | コンプレッサー | 調節用空気槽 | 予備ボンベ |
選択肢
正答と解説
正答：（5）
正答の考え方
正解は選択肢5です。図のAは送気の元となるコンプレッサー、Bは圧力変動をならして空気を蓄える調節用空気槽、Cは主送気系が止まったときに使う予備ボンベです。したがってA＝コンプレッサー、B＝調節用空気槽、C＝予備ボンベの組合せになります。
各選択肢の解説
選択肢1
選択肢1は、A・B・Cのいずれも図の役割と一致しません。Aは空気取入口のストレーナではなくコンプレッサー、Bは圧力調整装置ではなく調節用空気槽、Cは空気清浄装置ではなく予備ボンベです。
選択肢2
選択肢2は、C＝予備ボンベは合っていますが、AとBが違います。Aはコンプレッサー、Bは送気の脈動を抑えて空気を蓄える調節用空気槽です。
選択肢3
選択肢3は、A＝コンプレッサーは合っていますが、BとCが違います。Bは調節用空気槽、Cは非常時の空気源となる予備ボンベです。
選択肢4
選択肢4は、A＝コンプレッサー、B＝調節用空気槽までは合っていますが、Cが違います。図のCは空気を清浄にする装置ではなく、主送気停止時に切り替える予備ボンベです。
周辺知識
送気系では、通常系と非常系を分けて考えます。コンプレッサーで圧縮した空気は、調節用空気槽で圧力の脈動をならし、空気清浄装置を経て潜水者へ送られます。予備ボンベは故障時にも安全に浮上できる量を確保するための独立した空気源です。
