送気、潜降及び浮上

潜水士令和6年 1月～6月実施分送気、潜降及び浮上問11

問題・正答・学習用解説

問題

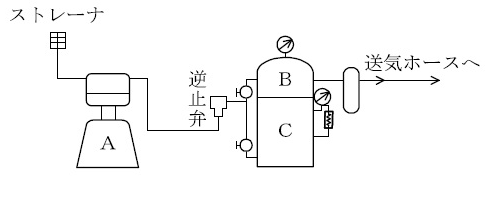

ヘルメット式潜水の送気系統を示した下の図において、AからCの設備の名称の組合せとして、正しいものは(1)〜(5)のうちどれか。

正答：（3）

正解は選択肢3です。図のAは吸気口のストレーナにつながるコンプレッサー、Bは送気の脈動をならして圧力を調節する調節用空気槽、Cは故障時に必要な空気を蓄える予備空気槽です。

選択肢1は、AとBの名称が図と合いません。Aは動力で空気を圧縮するコンプレッサーであり、Bは空気清浄装置ではなく調節用空気槽です。

選択肢2は、A＝コンプレッサーは合いますが、BとCが逆です。通常の送気を安定させるBが調節用空気槽、事故時の空気を蓄えるCが予備空気槽です。

選択肢4は、Bを空気清浄装置とする点に加え、Aも誤りです。Aはコンプレッサー、Bは調節用空気槽です。

選択肢5は、AからCまでの対応が合いません。空気清浄装置は送気中の水分・油分などを除く装置であり、図のCの予備空気槽とは役割が異なります。

送気系統は、清浄な場所から吸気し、コンプレッサーで圧縮し、清浄装置や空気槽を経て潜水者へ送ります。調節用空気槽は圧力・流量を安定させ、予備空気槽は主送気が止まった際に浮上まで呼吸を確保する安全装置です。
