送気、潜降及び浮上

潜水士令和3年 1月～6月実施分送気、潜降及び浮上問11

問題・正答・学習用解説

問題

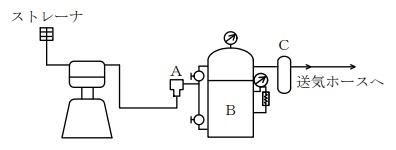

ヘルメット式潜水の送気系統を示した下の図において、ＡからＣの設備の名称の組合せとして、正しいものは(１)～(５)のうちどれか。

正答：（3）

正解は選択肢3です。図では、Aは圧縮空気の逆流を防ぐ逆止弁、圧力計を備えた大きなBは主送気停止時にも空気を供給する予備空気槽、送気ホース直前のCは水分・油分などを除く空気清浄装置です。

選択肢1は、Aを安全弁、Cを調節用空気槽としている点が違います。Aは逆流防止用の逆止弁で、Cは送気直前に空気を清浄にする装置です。

選択肢2は三つとも図の役割と合いません。Aは逆止弁、Bは非常時に必要量を供給する予備空気槽、Cは空気清浄装置です。

選択肢4はAとCは合いますが、Bが違います。図の大きな圧力容器Bは主送気系の故障時に使う予備空気槽で、調節用空気槽ではありません。

選択肢5はAとCは合いますが、Bが違います。コンプレッサーは図の左側に描かれた駆動機付きの装置で、中央の圧力容器Bは予備空気槽です。

送気系は、圧縮機から出た空気を逆止弁、空気槽、清浄装置などを通して潜水者へ送ります。逆止弁は逆流、予備空気槽は主送気停止、清浄装置は油・水分などの混入へ備える装置です。図問題では形だけでなく空気の流れる順序と安全機能を対応させます。
