学科Ⅰ（計画）
一級建築士 令和3年度 学科Ⅰ（計画） 問9
問題・正答・学習用解説
問題

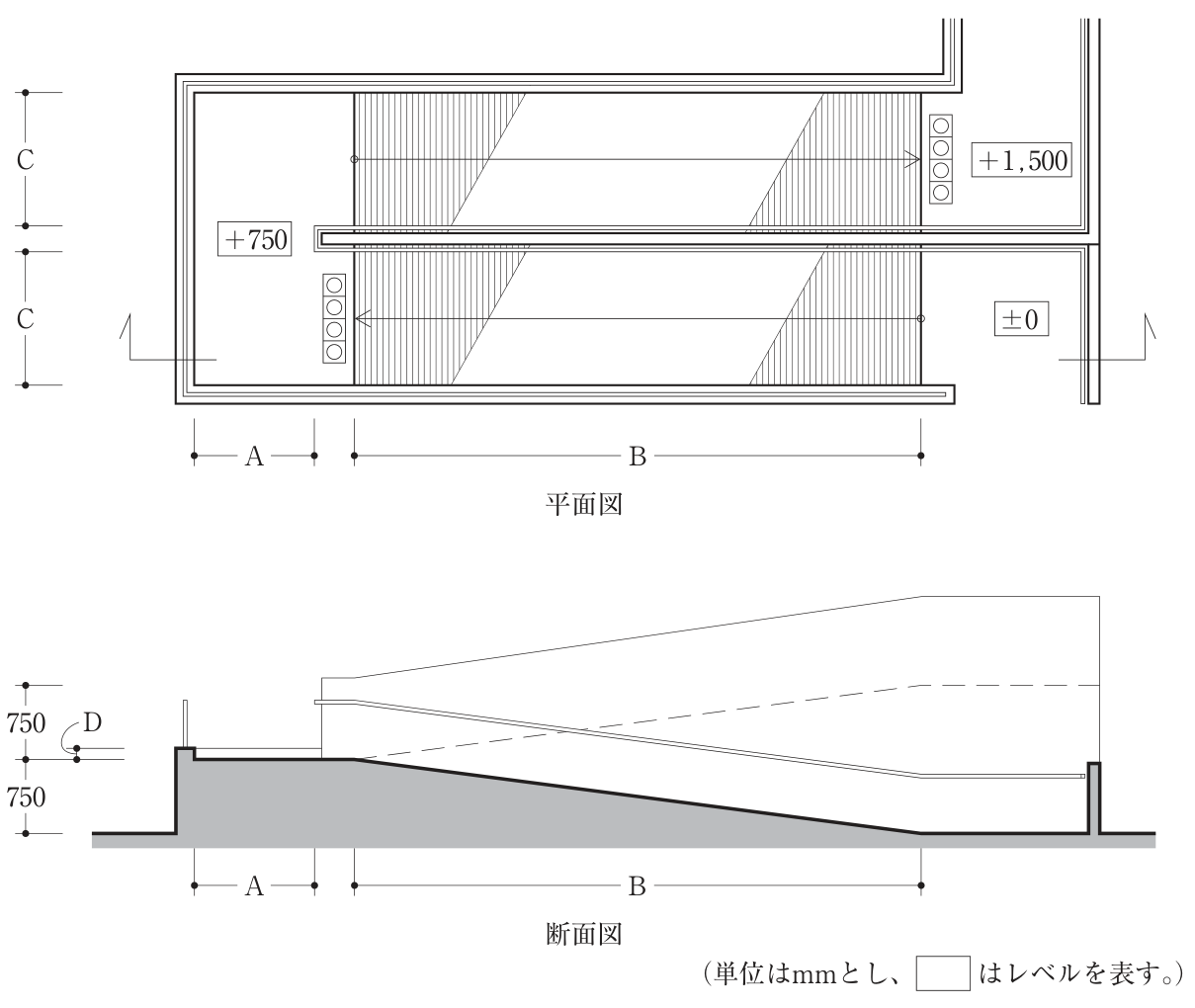

図は、公共施設が建つ敷地内の主要な経路上の傾斜路を計画した模式図である。「高齢者、障害者等の円滑な移動等に配慮した建築設計標準（国土交通省）」に照らして、最も不適当なものは、次のうちどれか。
選択肢
正答と解説
正答：（2）
正答の考え方
最も不適当なのは選択肢2です。図の傾斜路は、踊り場までに750mm上がり、さらに750mm上がる折返し型です。一つの傾斜部分の高さ750mmに対し、水平距離Bを8,000mmとすると、勾配は、約で、主要な経路の上限より急になります。
以下にするための水平距離は、以上です。図のBは斜面の実長でも、踊り場Aを含む全体長でもありません。傾斜部分の水平距離なので、Aを足して勾配を緩く見積もることはできません。
敷地内の傾斜路では、設計標準はさらに以下を望ましい勾配としています。その場合はが必要です。本肢はまずにも達しないため不適当です。他の肢の踊り場1,600mm、有効幅1,500mm、側端の立上り50mmは、それぞれ休憩・すれ違い・脱輪防止に対応する適切な寸法です。
各選択肢の解説
選択肢1
選択肢1：踊り場の踏幅Aを1,600mmとする本肢は適当です。踊り場は勾配のない平らな部分で、休憩や減速、折返しに使います。必要な1,500mm以上の奥行きを満たしています。上り続けると車椅子を押す負担が増え、下りでは速度を抑える負担があるため、平らな場所が重要です。図では折返し位置にも当たります。踊り場に荷物等を置いて有効寸法を狭めず、車椅子が安全に方向を変えられる空間として確保します。
選択肢2
選択肢2：水平距離Bを8,000mmとした点が不適当です。1区間の高低差は750mmなので、以下には9,000mm以上が必要です。建物入口までの総高低差1,500mmを、そのまま一つのBで割るのでもありません。図は二つの斜面に750mmずつ分けています。なお、設計標準で望ましい以下とするには各区間11,250mm以上を確保します。分母が大きいほど緩い勾配になることを確認し、水平距離と斜めの長さを混同しないようにします。
選択肢3
選択肢3：有効幅Cを1,500mmとする本肢は適当です。人と車椅子使用者がすれ違うことを考えた幅です。有効幅は、壁の芯々の距離ではなく、実際に通行に使える幅を指します。手すりや突出物などによって使える空間が狭くならないよう確認します。また、車椅子同士のすれ違いや利用人数が多い施設では、さらに広い幅が望まれる場合があります。本問の想定する人と車椅子のすれ違いという条件を読み、目的に合う寸法として判断します。
選択肢4
選択肢4：側壁のない端部に高さ50mmの立上りを設ける本肢は適当です。50mmは5cmで、白杖で経路の縁を認知しやすくし、車椅子の小さな前輪が外へ脱輪することを防ぐための寸法です。床の端に色を塗るだけでは車輪の落下を物理的に止められません。ただし、この低い立上りだけで人の転落防止や身体支持の全てを果たすわけではありません。必要な手すり等も設け、歩く人と車椅子使用者の双方が安全に通れる経路として計画します。
周辺知識
傾斜路の勾配は、高低差を水平距離で割って求めます。は、水平方向へ12進む間に高さが1変わるという意味です。分母12を15に増やすと同じ高さをより長い距離で上るため緩くなります。角度の度数や、斜面そのものの長さとは区別して扱います。
折返し型の傾斜路では、平面図と断面図を合わせて読みます。レベル表示の±0、＋750、＋1,500を追えば、それぞれの斜面で何mm上がるかが分かります。水平な踊り場は移動経路の長さには含まれても、傾斜部分の勾配を計算する分母へ混ぜることはできません。
段差をなくすだけで車椅子が容易に通れるとは限りません。急過ぎる勾配は上りに大きな力を要し、下りでは制動が難しくなります。十分な幅、平らな休憩場所、手すり、滑りにくい仕上げ、脱輪防止を組み合わせます。基準上限と、より利用しやすくする望ましい値を区別し、施設の利用者に合う経路を計画します。
