電験三種 令和7年度下期 法規 問8
問題・正答・学習用解説
問題
次の文章は，「電気設備技術基準」に基づく感電，火災等の防止に関する記述である。a） 低圧又は高圧の架空電線には， (ア) のおそれがないよう，使用電圧に応じた絶縁性能を有する絶縁電線又はケーブルを使用しなければならない。ただし，通常予見される使用形態を考慮し， (ア) のおそれがない場合は，この限りでない。b） 移動電線を電気機械器具と接続する場合は，接続不良による (イ) のおそれがないように施設しなければならない。c） 燃料電池発電設備が (ウ) である場合には，運転状態を表示する装置を施設しなければならない。d） 常用電源の停電時に使用する非常用予備電源（需要場所に施設するものに限る。）は， (エ) に施設する電路であって常用電源側のものと電気的に接続しないように施設しなければならない。上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。

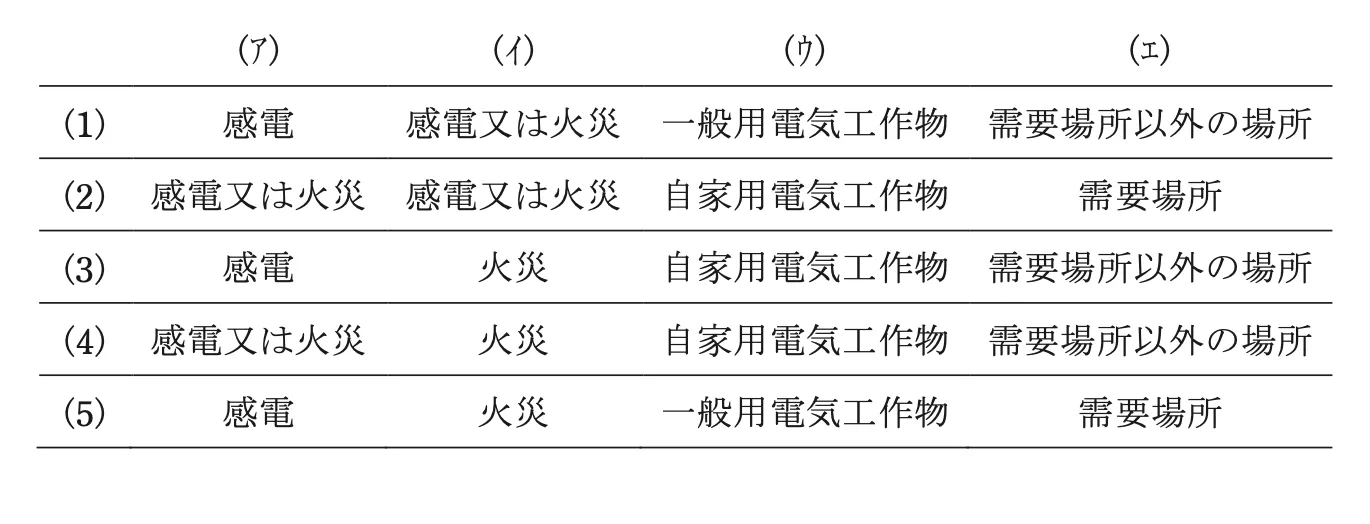

選択肢
正答と解説
正答：（1）
正答の考え方
正解は(1)です。電技に基づく感電・火災等の防止に関する穴埋めです。a)架空電線は(ア)感電のおそれがないよう、使用電圧に応じた絶縁性能を有する絶縁電線・ケーブルを使用します。b)移動電線を電気機械器具と接続する場合は、接続不良による(イ)感電又は火災のおそれがないように施設します。c)燃料電池発電設備が(ウ)一般用電気工作物である場合は運転状態を表示する装置を施設します。d)非常用予備電源は(エ)需要場所以外の場所に施設する電路であって常用電源側のものと電気的に接続しないように施設します。よって（ア）感電、（イ）感電又は火災、（ウ）一般用電気工作物、（エ）需要場所以外の場所の(1)が正しくなります。
各選択肢の解説
選択肢2
(ア)を『感電のみ』で確定できても、本肢は(ウ)を自家用、(エ)を需要場所としている点が誤りです。燃料電池は一般用電気工作物、非常用予備電源は需要場所以外の場所が正しい語句です。
選択肢3
(イ)が『火災のみ』となっている点が誤りで、移動電線の接続不良で防止すべきは『感電又は火災』の両方です。また(ウ)も自家用ではなく一般用電気工作物です。
選択肢4
(ア)感電又は火災、(イ)火災、(ウ)自家用電気工作物がいずれも誤りです。架空電線は『感電』、移動電線は『感電又は火災』、燃料電池は『一般用電気工作物』が正しい語句です。
選択肢5
(イ)が『火災のみ』、(エ)が『需要場所』となっている点が誤りで、移動電線は感電又は火災、非常用予備電源は需要場所以外の場所が正しい値です。
周辺知識
本問は電技本文の複数条文（架空電線の絶縁＝第21条系、移動電線の接続＝第56条第2項、燃料電池の運転状態表示＝第59条第2項、非常用予備電源＝第61条系）を横断する総合的な穴埋めです。(ア)架空電線で『感電』に絞られるのは、架空電線は人が直接触れるより誘導・接触による感電防止が主眼で、絶縁電線・ケーブル化により充電部露出をなくす趣旨だからです。(イ)移動電線の接続部は抜けやすく接触不良で発熱・アークを生じやすいため『感電又は火災』の両方を防止対象とします。(ウ)燃料電池発電設備で運転状態表示を求めるのは、無人で運転される一般用電気工作物（小規模設備）でも異常を把握できるようにするためで、ここを『自家用』と取り違える誤答が頻出です。(エ)非常用予備電源を『需要場所以外の場所に施設する電路であって常用電源側のものと電気的に接続しない』とするのは、停電時に系統側を加圧して作業者を感電させたり、系統復電時に短絡・位相不一致を起こすのを防ぐためで、これは自家発電設備の系統連系・解列（インターロック）の考え方そのものです。語句の組合せ問題では『燃料電池＝一般用』『非常用予備電源＝需要場所以外＋常用電源と非接続』を確実に覚えると正答できます。
