送気、潜降及び浮上

潜水士令和6年 7月～12月実施分送気、潜降及び浮上問11

問題・正答・学習用解説

問題

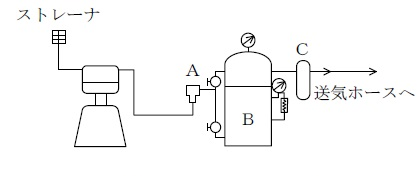

ヘルメット式潜水の送気系統を示した下の図において、ＡからＣの設備の名称の組合せとして、正しいものは(１)～(５)のうちどれか。

正答：（4）

正解は選択肢4です。図のAは空気がコンプレッサー側へ逆流するのを防ぐ逆止弁、Bは事故時の呼吸用空気を蓄える予備空気槽、Cは送気中の水分・油分や臭気などを除く空気清浄装置です。

選択肢1は、A・B・Cのすべてが図と合いません。Aは安全弁ではなく逆止弁、Bは調節用ではなく予備空気槽、Cは予備空気槽ではなく空気清浄装置です。

選択肢2は、Aを安全弁としているうえ、BとCの名称が逆です。Bは予備空気槽、Cは空気清浄装置です。

選択肢3は、AとCは合っていますが、Bが誤りです。Bは通常送気の脈動をならす調節用空気槽ではなく、非常用空気を蓄える予備空気槽です。

選択肢5は、Bが誤りです。コンプレッサーは図の左側に描かれた原動機付きの装置であり、中央の圧力計付き空気槽Bではありません。

送気系統では、ストレーナから清浄な外気を取り込み、コンプレッサーで圧縮し、空気槽・清浄装置を経て送気ホースへ送ります。逆止弁は逆流防止、予備空気槽は送気停止時の退避時間確保、空気清浄装置は呼吸用空気の品質確保という役割です。
