送気、潜降及び浮上

潜水士令和5年 7月～12月実施分送気、潜降及び浮上問11

問題・正答・学習用解説

問題

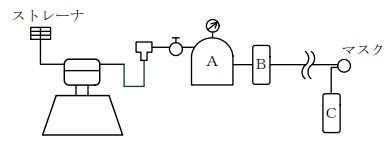

全面マスク式潜水の送気系統を示した下の図において、ＡからＣの設備の名称の組合せとして、正しいものは(１)～(５)のうちどれか。

正答：（3）

正解は選択肢3です。図の通常送気経路では、Aがコンプレッサーの脈動をならす調節用空気槽、Bが水分や油分などを除く空気清浄装置、Cが主送気停止時の非常用空気源となる予備ボンベです。

選択肢1は、A・B・Cのすべてが図と一致しません。Aは予備空気槽ではなく調節用空気槽、Bは逆止弁ではなく空気清浄装置、Cは予備ボンベです。

選択肢2は、A＝調節用空気槽とC＝予備ボンベは合っていますが、Bが違います。図のBは圧力調整器ではなく空気清浄装置です。

選択肢4は、三つの配置が違います。Aは調節用空気槽、Bは空気清浄装置で、Cには独立した非常用空気源である予備ボンベが接続されます。

選択肢5は、B＝空気清浄装置、C＝予備ボンベは合っていますが、Aが違います。図のAは圧力調整器ではなく調節用空気槽です。

調節用空気槽はコンプレッサーから来る圧力の脈動を平らにし、安定して送気する役割を持ちます。空気清浄装置は呼吸用空気の品質を保ち、予備ボンベは故障時に安全な浮上時間を確保します。
