電験三種 令和7年度下期 法規 問6
問題・正答・学習用解説
問題
次の文章は，「電気設備技術基準の解釈」における，高圧屋側電線路を施設する場合の記述の一部である。高圧屋側電線路は，次により施設すること。a） (ア) 場所に施設すること。b） 電線は， (イ) であること。c） (イ) には，接触防護措置を施すこと。d） (イ) を造営材の側面又は下面に沿って取り付ける場合は， (イ) の支持点間の距離を (ウ) m（垂直に取り付ける場合は， (エ) m）以下とし，かつ，その被覆を損傷しないように取り付けること。上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。

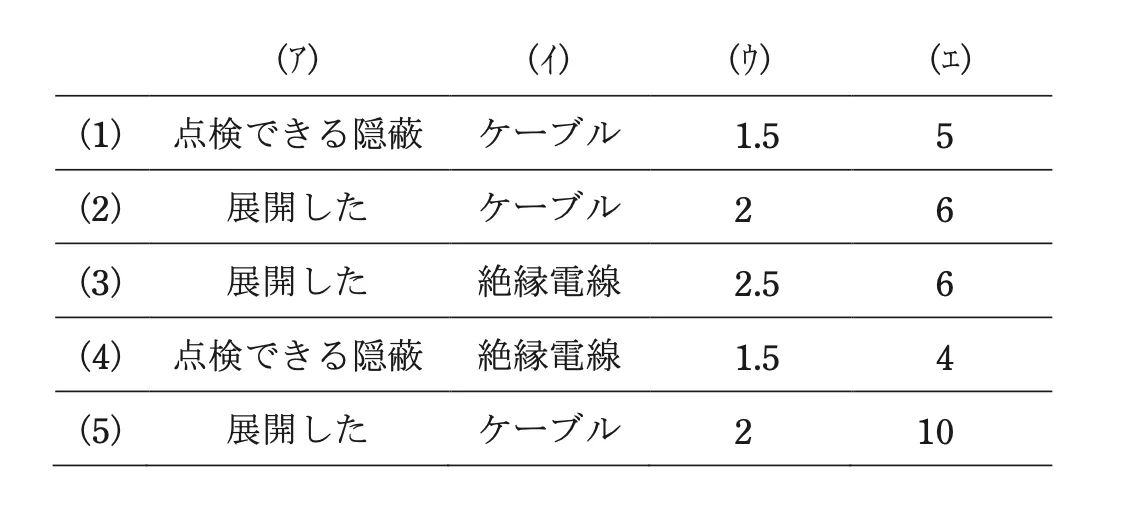

選択肢
正答と解説
正答：（2）
正答の考え方
正解は(2)です。電技解釈第111条（高圧屋側電線路の施設）の穴埋めです。高圧屋側電線路は(ア)展開した場所に施設し、(イ)電線はケーブルであること、(イ)ケーブルには接触防護措置を施すこと、と定められています。さらに(イ)ケーブルを造営材の側面又は下面に沿って取り付ける場合は、支持点間の距離を(ウ)2m以下（垂直に取り付ける場合は(エ)6m以下）とし、被覆を損傷しないように取り付けることとされています。よって（ア）展開した、（イ）ケーブル、（ウ）2、（エ）6の(2)が正しくなります。高圧では絶縁電線ではなくケーブルを用いる点、支持点間距離は『水平等は2m・垂直は6m』という数値が要点です。
各選択肢の解説
選択肢1
場所が『点検できる隠蔽』場所となっている点が誤りで、正しくは『展開した』場所です。また支持点間距離も水平2m・垂直6mが正しい値です。
選択肢3
(イ)が『絶縁電線』となっている点が誤りで、高圧屋側電線路の電線はケーブルです。高圧では機械的保護のあるケーブルを用います。
選択肢4
『点検できる隠蔽』場所・『絶縁電線』がいずれも誤りで、正しくは展開した場所・ケーブルです。場所と電線種別の両方が違う肢です。
選択肢5
(ア)展開した・(イ)ケーブルは正しいものの、(エ)垂直に取り付ける場合の支持点間距離が10mとなっている点が誤りで、正しくは6m以下です。
周辺知識
屋側電線路は建物の外壁などに沿って施設する電線路で、高圧屋側電線路（解釈第111条）は原則として施設してはならず、一定の条件を満たす場合に限り例外的に認められます。電線にケーブルを使うのは、高圧の絶縁電線を露出した造営材沿いに施設すると外傷・接触の危険が高いためで、ケーブルは外装で機械的・電気的に保護されているからです。『展開した場所（人が点検でき、隠蔽されていない場所）』に施設させるのは、損傷の有無を容易に確認できるようにする趣旨です。支持点間距離を造営材沿い2m以下・垂直6m以下とするのは、ケーブルの自重によるたるみ・脱落・被覆損傷を防ぐためで、垂直配線は自重が支持点に直接かかり脱落しにくいため間隔を6mまで緩めています。比較として、低圧屋側電線路（解釈第110条）では使用できる工事方法が複数あり、がいし引き工事・合成樹脂管工事・ケーブル工事等が条件付きで認められます。数値は『高圧屋側のケーブル支持点＝水平2m／垂直6m』とセットで暗記するのが効率的です。
