電験三種 令和7年度下期 法規 問3
問題・正答・学習用解説
問題
次の文章は，「電気設備技術基準」における，電気設備の保安原則に関する記述の一部である。a) 電気設備の必要な箇所には，異常時の (ア) ，高電圧の侵入等による感電，火災その他人体に危害を及ぼし，又は物件への損傷を与えるおそれがないよう， (イ) その他の適切な措置を講じなければならない。ただし，電路に係る部分にあっては，この基準の別の規定に定めるところによりこれを行わなければならない。b) 電気設備に (イ) を施す場合は，電流が安全かつ確実に (ウ) ことができるようにしなければならない。上記の記述中の空白箇所(ア)〜(ウ)に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。

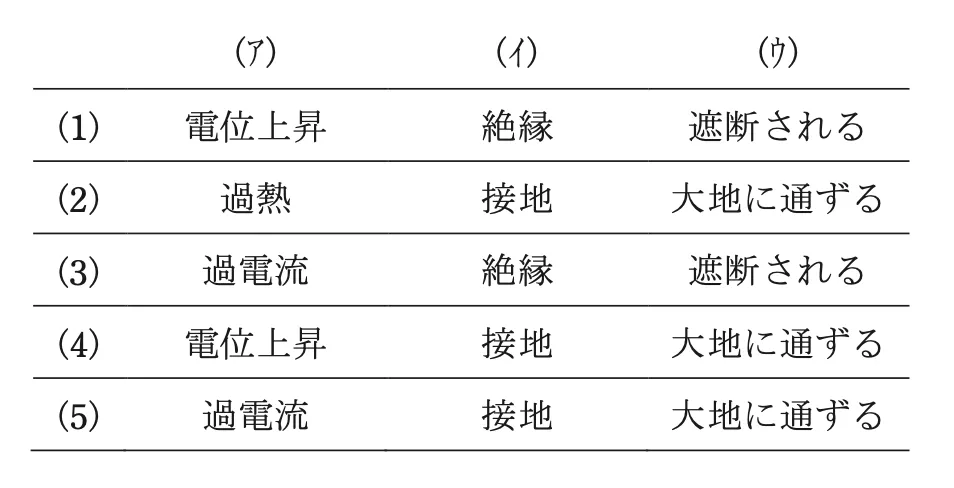

選択肢
正答と解説
正答：（4）
正答の考え方
正解は(4)です。電気設備技術基準第10条（電気設備の接地）及び第11条（電気設備の接地の方法）の穴埋めです。a)では、必要な箇所に異常時の(ア)電位上昇、高電圧の侵入等による感電・火災その他人体への危害や物件損傷のおそれがないよう、(イ)接地その他の適切な措置を講じなければならないとされます。b)では、電気設備に(イ)接地を施す場合は、電流が安全かつ確実に(ウ)大地に通ずることができるようにしなければならないと定めます。よって（ア）電位上昇、（イ）接地、（ウ）大地に通ずるの(4)が正しくなります。テーマが『接地』である以上、(イ)は絶縁ではなく接地、(ウ)は遮断ではなく大地へ通電、という方向で文脈を読むのがポイントです。
各選択肢の解説
選択肢1
(イ)を絶縁、(ウ)を『遮断される』としている点が誤りです。本条は接地に関する規定で、接地を施し電流を大地へ通ずる構成です。絶縁・遮断は別の保護（過電流保護等）の概念です。
選択肢2
(ア)を『過熱』としている点が誤りです。本条が防ごうとしているのは異常時の『電位上昇』であり、接地によって対地電圧の危険な上昇を抑えるのが趣旨です。
選択肢3
(ア)過電流、(イ)絶縁、(ウ)『遮断される』がいずれも誤りで、本条には接地に関する語句（電位上昇・接地・大地に通ずる）が入ります。過電流遮断のストーリーに引き込む誤答です。
選択肢5
(ア)を『過電流』としている点が誤りで、正しくは異常時の『電位上昇』です。(イ)接地・(ウ)大地に通ずるは合っていても(ア)が違うため不正解です。
周辺知識
電気設備技術基準（電技）第10条・第11条は接地に関する保安原則の根幹です。接地の目的は、地絡・混触などの異常時に金属製外箱等の電位（対地電圧）が危険なほど上昇するのを抑え、人が触れても危険な電圧がかからないようにすること、そして高電圧の侵入による感電・火災を防ぐことにあります。第11条が『電流が安全かつ確実に大地に通ずる』ことを求めるのは、接地が機能するには接地抵抗を十分低く保ち、地絡電流が確実に大地へ流れて保護装置を速やかに動作させる（あるいは電位上昇を抑える）必要があるからです。なお『接地（電位上昇を抑え電流を大地へ逃がす）』と『絶縁（電流を流さず電路を保つ）』は対になる概念で、(ア)過電流・(イ)絶縁・(ウ)遮断という誤答肢は過電流保護のストーリーに引き込もうとする引っかけです。具体的なD種・C種等の接地抵抗値や接地線太さは『電技解釈』第17条等で規定されており、電技本文（保安原則）→電技解釈（具体的数値）という二層構造を理解しておくと法規全体が見通しやすくなります。
